Трехходовые клапаны для твердотопливных котлов как выбрать лучший вариант

В современных твердотопливных отопительных системах часто используется трехходовой клапан, позволяющий эффективно регулировать температуру теплоносителя, поступающего к радиаторам. Это особенно актуально, так как системы, работающие на твердом топливе, склонны к внезапному перегреву и закипанию жидкости, используемой в качестве теплоносителя. Далеко не всегда есть возможность вручную контролировать этот процесс, и в таких случаях установка трехходового клапана выполняет также роль системы безопасности, предотвращая возможные аварии.

Как работает клапан и для чего он используется

В стремлении экономить энергоресурсы появляются все новые виды техники. По конструкции трехходовые клапаны совмещают функции двухходовых устройств, объединяя их в единую систему. Эти клапаны не перекрывают поток теплоносителя, а регулируют интенсивность подачи воды, что позволяет поддерживать необходимый температурный режим в помещении, не изменяя общей площади радиаторов. Это позволяет подать необходимое количество тепла в пределах мощностных характеристик всей отопительной системы.

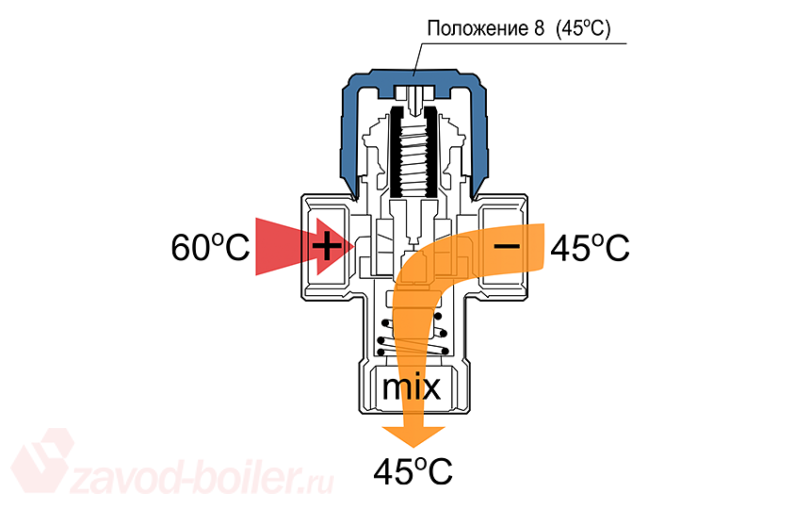

Трехходовой клапан может иметь различные конфигурации и типы приводов, однако его основная задача остается неизменной: смешение двух потоков воды разной температуры для достижения требуемого уровня нагрева. Этот процесс продолжается до тех пор, пока температура теплоносителя не достигнет заданного значения. Затем клапан начинает постепенно впускать охлаждающую жидкость для поддержания стабильного температурного режима. Таким образом, работа трехходового клапана проходит в три этапа, что и объясняет его название.

Основное назначение такого клапана — поддержание комфортного теплового баланса в помещении. Причем достижение этого результата происходит не путем уменьшения температуры теплоносителя, а за счет изменения его количества. Особенно полезно использование трехходового клапана в тех случаях, когда температура теплоносителя не может быть снижена иными способами. При этом, несмотря на свою функциональность, устройство имеет простую конструкцию.

Отличия конструкции устройства

По конструктивным особенностям трехходовые клапаны делятся на два типа:

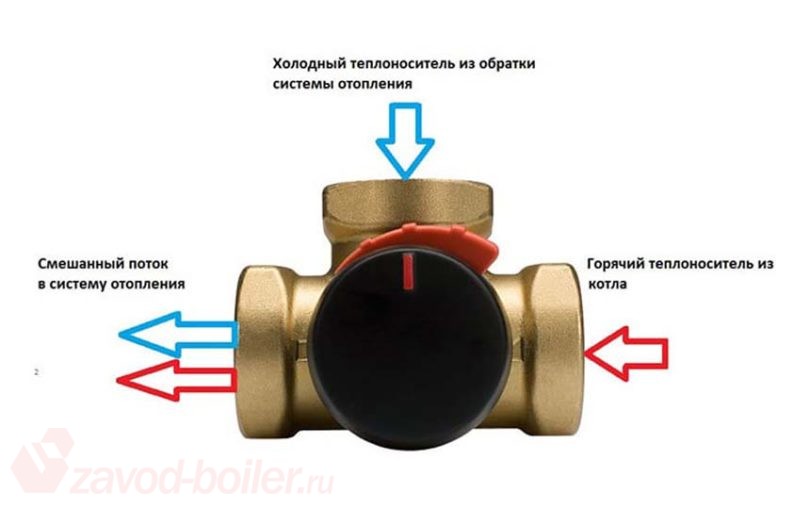

• Смесительный клапан с регулировкой штока ("шток-седло"). В этом типе клапана шток перемещается с помощью электромеханического привода. Такой клапан предназначен для соединения потоков воды с разной температурой. Он имеет два входа и один выход и часто применяется при установке теплых полов, чтобы предотвратить перегрев системы.
• Разделительный клапан ("шарик-гнездо"). Здесь управление потоком происходит путем изменения местоположения шарика за счет его вращения. Данный тип клапана используется для распределения теплоносителя по нескольким направлениям. Это делает его идеальным для ситуаций, где требуется подача воды необходимой температуры одновременно в несколько контуров. Благодаря износостойкости и устойчивости к перепадам температуры, такой клапан надежен в использовании.

Форма трехходового клапана аналогична обычному тройнику, однако его функциональность гораздо шире. Он не только смешивает потоки, но и распределяет горячую воду или воздух в системе отопления.

Термостатический смесительный клапан котла имеет два входа и один выход. С его помощью можно контролировать интенсивность подачи теплоносителя, что способствует повышению комфорта в эксплуатации отопительной системы.

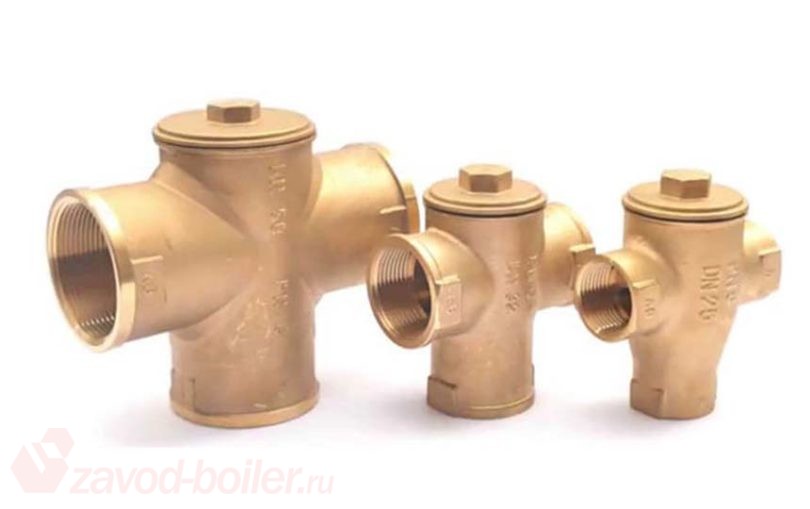

Типы приводов, используемые для распределения жидкости

В зависимости от способа управления трехходовыми клапанами, они бывают следующих типов приводов:

• Пневматические
• Гидравлические
• Ручные
• Электромеханические

Электромеханические приводы: особенности и виды

Электромеханические приводы подразделяются на два типа:

• Термостатические
• Головчатые

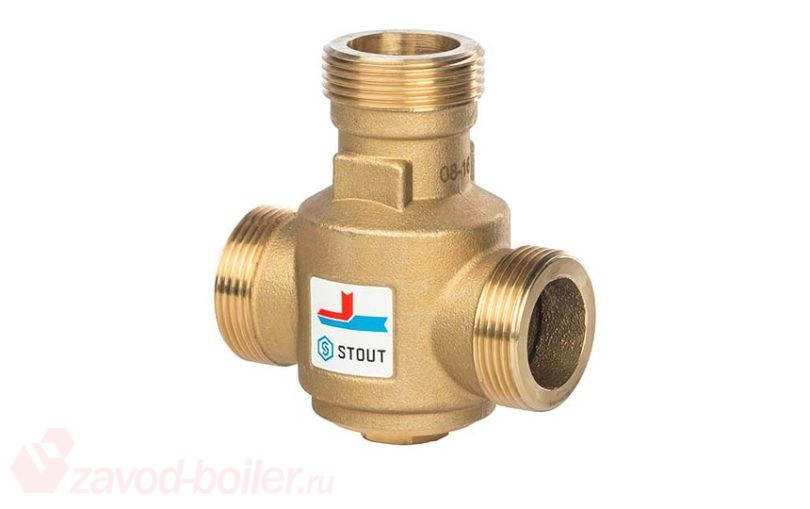

Наиболее часто в быту используются приводы термостатического типа. В таких устройствах чувствительный элемент под воздействием высокой температуры расширяется и воздействует на шток прибора, открывая его и позволяя холодной и горячей жидкости смешиваться. В некоторых системах вместо термостата может быть установлена термостатическая головка с выносным датчиком температуры.

Термостатический привод — это самый удобный и простой способ регулировки расхода теплоносителя, не требующий использования электроэнергии. В свою очередь, электроприводные клапаны получают сигналы от блока управления, что позволяет автоматизировать процесс. Также существуют клапаны с ручным управлением, где регулировка осуществляется вручную путем поворота колпачка на вентиле.

При выборе трехходового термостатического клапана стоит учитывать его соответствие характеристикам отопительной системы, особенно если речь идет об использовании в сочетании с котлом пеллетным автоматическим. Это поможет добиться наилучших результатов в плане комфорта и экономичности.

Эксплуатационные требования

При подключении трехходового клапана к твердотопливному котлу важно строго соблюдать требования эксплуатации:

• Регулярно проверяйте состояние системы, чтобы удостовериться в ее надежной и стабильной работе.
• Используйте оборудование строго в соответствии с его назначением.
• Соблюдайте соответствие всех элементов системы отопления с техническими характеристиками котла.
• Не устанавливайте запорную арматуру между расширительным баком и системой отопления.
• Обязательно используйте аварийный предохранительный клапан для снижения давления в случае необходимости.

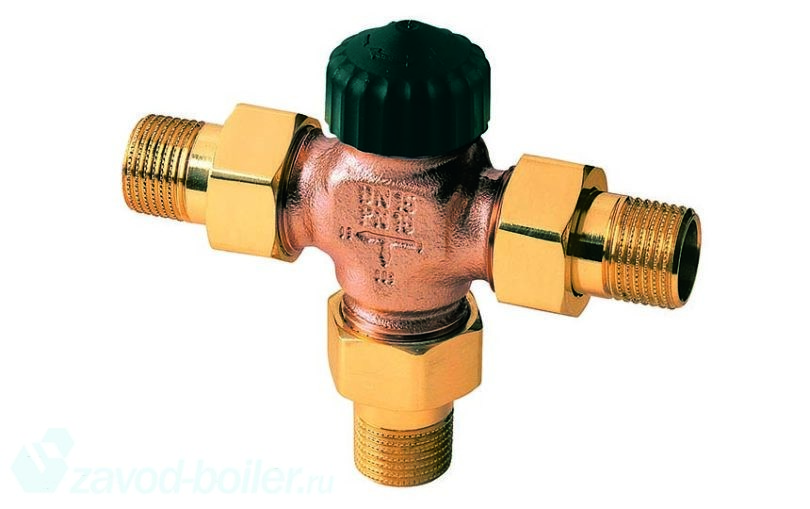

Чтобы правильно установить трехходовой термостатический смесительный клапан, следуйте указаниям производителя, которые обычно отображены стрелками или буквенными обозначениями на корпусе устройства. Неправильная установка может привести к поломке всей системы и даже к взрыву котла.

Установка трехходового термостатического клапана особенно важна при одновременном подключении нескольких отопительных контуров с различными температурными показателями, что позволяет гибко регулировать подачу тепла.

Строгое соблюдение эксплуатационных требований значительно увеличивает срок службы отопительного оборудования и обеспечивает его безопасную и эффективную работу.
